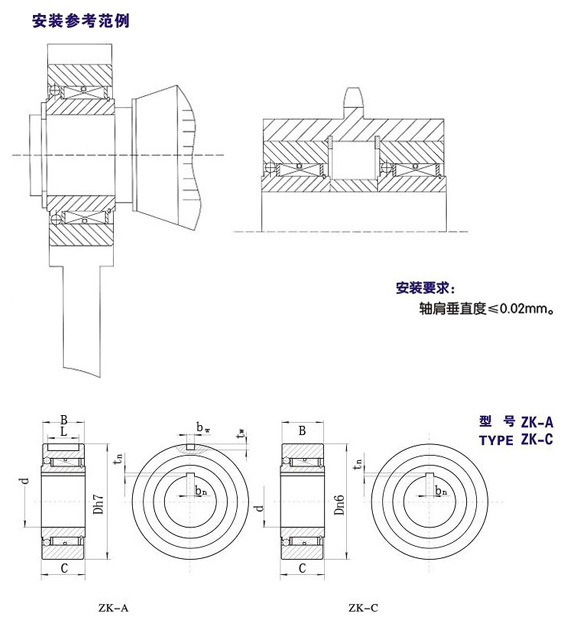

ZK型楔塊式單向離合器特性及應用：
ZK型楔塊式單向離合器，是由普通楔塊式單向離合器與單列深溝球軸承有機組合而成的。它既具備普通 單向離合器的單向超越、逆止、分度功能，又可承受ー定的徑向力；出廠時已含有潤滑脂。
內外環通過鍵與軸及轂相聯結，可節省軸向空間。其中ZK-A為外環鍵聯結，ZK-C外環與機壁過盈聯結。
該系列常用于印刷包裝設備及自動化生產設備。
型號 | 額定扭矩 | 超越極-限轉速 | 外形尺寸〔mm〕 | 重量 | ||||||
外環尺寸 | 內環尺寸 | |||||||||
內環 | 外環 | D `` | B ` | bw×tw | D | C | bn×tn | |||
ZK-A3072 | 214 | 1000 | 400 | 72 | 25 | 5×3 | 30 | 27 | 5×2.3 | 0.57 |
ZK-A3080 | 392 | 1000 | 400 | 80 | 30 | 6×3.5 | 30 | 32 | 6×2.8 | 0.89 |
ZK-A4090 | 513 | 800 | 300 | 90 | 32 | 8×4 | 40 | 34 | 8×3.3 | 1.11 |
ZK-A3595 | 510 | 800 | 300 | 95 | 30 | 6×3.5 | 35 | 32 | 6×2.8 | 1.35 |
ZK-A35100 | 567 | 700 | 250 | 100 | 30 | 6×4.5 | 35 | 32 | 6×2.8 | 1.47 |
ZK-A40100 | 639 | 700 | 250 | 100 | 32 | 8×4 | 40 | 34 | 8×3.3 | 1.49 |
ZK-A40110 | 704 | 600 | 200 | 110 | 32 | 10×5 | 40 | 34 | 10×3.3 | 1.89 |
ZK-A3072 | 214 | 1000 | 400 | 72 | 25 | 30 | 27 | 5×2.3 | 0.57 | |
ZK-C3080 | 392 | 1000 | 400 | 80 | 30 | 30 | 32 | 6×2.8 | 0.89 | |
ZK-C4090 | 513 | 800 | 300 | 90 | 32 | 40 | 34 | 8×3.3 | 1.11 | |
ZK-C3595 | 510 | 800 | 300 | 95 | 30 | 35 | 32 | 6×2.8 | 1.35 | |
ZK-C35100 | 567 | 700 | 250 | 100 | 30 | 35 | 32 | 6×2.8 | 1.47 | |
ZK-C40100 | 639 | 700 | 250 | 100 | 32 | 40 | 34 | 8×3.3 | 1.49 | |
ZK-C40110 | 704 | 600 | 200 | 110 | 32 | 40 | 34 | 10×3.3 | 1.89 | |
